您的位置： 網站首頁 » 新聞動態雙鉤單鏈電動提升機的結構特點

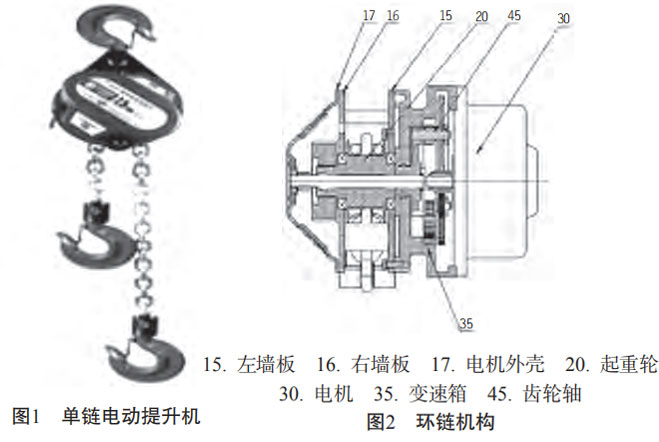

雙鉤單鏈電動提升機的機構如圖1所示，主要由機頭、上吊鉤、電機、起重量、鏈條、第一下吊鉤、第二下吊鉤、導輪、保險卡、支桿等組成。
如圖1所示，機頭為近似左右對稱的結構，機頭四個角均通過支桿固定連接。機頭形狀為原型或四邊形，具有對稱結構的機頭可以保證機頭左右兩側的吊鉤分別吊取重物。機頭上端支桿上連接有上吊鉤，上吊鉤可圍繞上端支桿左右擺動。機頭內設有連接電機的起重輪，在電機的作用，起重輪可以轉動。起重輪上連接有鏈條，起重輪的轉動可帶動鏈條的轉動，隨著電機的正傳和倒轉，可以實現鏈條向左和向右轉動，環鏈機構如圖2所示。
機頭下端的支桿與導輪連接，導輪用于導正鏈條滑動，導輪位于起重輪的下方。鏈條一端連接第一下吊鉤，另一端連接第二下吊鉤。第一下吊鉤和第二下吊鉤上均設有保險卡，通過第一下吊鉤和第二下吊鉤均可以鉤取物件。起重輪的中心與上吊鉤的中心位于提升機本體的垂直軸線上，第一下吊鉤和第二下吊鉤的中心軸線對稱分布在起重輪中心軸線兩側。機頭的結構設置可以實現第一下吊鉤和第二下吊鉤通過重心的改變來吊取物件。
未吊取物件時，上吊鉤和起重輪位于機頭的豎直中心軸線上。當第一下吊鉤吊取物件時，重心偏向第一下吊鉤的一側，機頭向右擺動一定角度，上吊鉤和第一下吊鉤成豎直狀態。右側鏈條靠在導輪上，導輪對右側鏈條起導向支撐作用。當第一下吊鉤放下物件后，第二下吊鉤吊取物件，機頭的重心發生變化，重心偏向第二下吊鉤的一側，左側鏈條與滾輪接觸。對稱結構的機頭實現了第一下吊鉤和第二下吊鉤分別吊取重物。
鏈條兩端均安裝一個吊鉤，對稱設計的提升機本體可實現鏈條兩端交替循環提升。先將其中一個下吊鉤與物件連接，在完成一次提升后，這個下吊鉤達到提升機的上極限位置；此時另一個下吊鉤正好回到下初始位置，這樣就可以立即使用回到初始位置的下吊鉤與物件連接，提升機本體反轉，進入下一次提升。這樣兩個下吊鉤交替循環使用，可節省下吊鉤回初始位置的時間，提高工作效率。
?
?
?
