您的位置： 網站首頁 » 新聞動態環鏈電動葫蘆中擺動機構的特點及工作原理
針對目前低速環鏈電動葫蘆存在的受力不平衡，容易卡鏈、扭鏈、脫鏈和疲勞壽命不長的情況，介紹了一種帶有擺動機構的低速環鏈電動葫蘆。擺動機構及其活動式導輪架機構使得低速環鏈電動葫蘆的上下吊點和鏈條受力在一條鉛錘線上，鏈輪、倒鏈和鏈條的嚙合充分合理，減少了卡鏈、脫鏈的風險，優化了整個葫蘆的受力情況和傳動機構，降低了非正常磨損，提高了葫蘆的整體壽命。

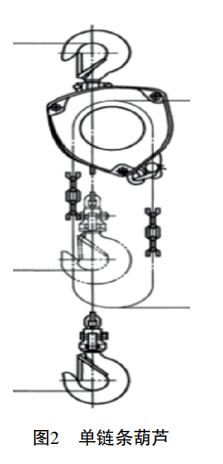

低速環鏈電動葫蘆又稱低速環鏈電動提升機，在建筑施工、裝卸搬運、造船、路橋施工、設備安裝等領域得到了廣泛應用。低速環鏈電動葫蘆是由手拉葫蘆加裝電機改進而來，結構簡單，沒有安全保護裝置和超載離合器，速度、動力和工作效率比人力手拉都有很大的提高。但也存在卡鏈、扭鏈、脫鏈的風險，嚴重時造成鏈條被剪斷。單鏈條低速環鏈電動葫蘆由于只有一根鏈條受力，鏈條在鏈輪的一側，造成鏈輪一側受力，葫蘆的上吊點和下吊點不在一條鉛錘線上的受力不平衡情況，葫蘆整體存在扭轉力矩，受力狀況較差。
使用受力側鏈條進行重物提升時，在重物重力的作用下，葫蘆非受力側翹起，墻板繞吊鉤軸轉動，直至吊鉤軸中心線與鏈條鉛垂線同線或者極為靠近；撥板在吊鉤架撥軸的作用下繞支持桿轉動，撥板轉動的同時帶動導輪架，導輪架帶動導輪沿墻板的導槽滑動，使受力側的導輪遠離受力側的起重鏈條，非受力側的導輪靠近非受力側的起重鏈條。受力側導輪遠離起重鏈條可以避免與鏈條干涉，非受力側導輪與起重鏈條靠近可以壓住起重鏈條，防止起重鏈條從起重鏈輪中滑出。
?
?
?
